  新舊機型對照
  新機型號 舊機型號
  DU-2316/-2317 DU-2310/2311
  DU-5210/5211 DU-5010/5011
    DU-5110/5111
  DU-6215/6216 DU-6021/6022
  DU-6212 DU-6015
  DU-6211 DU-6010/6011
    DU-6000
  DU-7210 DU-7010
  DU-7211 DU-7011
  DU-7216/7218 DU-7112
  DU-9001 DU-9000





3315A

功能特色
特點:
實時監測未接觸燈號報警及訊號輸出
AC, DC耐壓測試,三合一功能 (絕緣測試功能是DU3316A的選購功能)
AC: 0.10~5000V / 0.10mA ~ 12.00mA
DC: 0~6000V / 0.10mA ~ 5.00mA
IR: DC: 100 ~ 1,000V /10 ~ 2,000 MΩ
ARC偵測功能1.0mA~12mA (DC1.0mA~5.0mA) 0.01mA/Steps
40 x 4 LCD 文字模式
快速截斷時間: 0.4ms
5組設定記憶組,每組提供3個測試步驟


技術規格

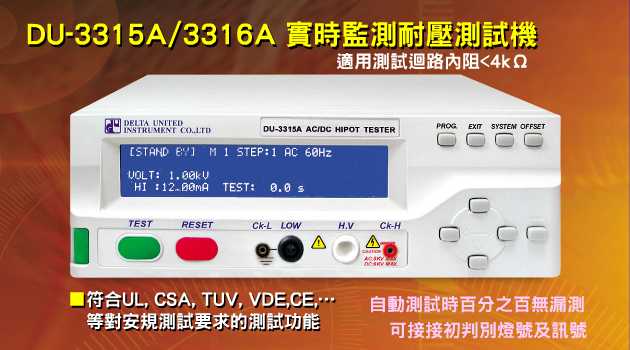

型 號 DU-3315A DU-3316A DU-3316A+IR
實時監測通道 2個實時開路監測通道(迴路內阻<4kΩ可連接判別燈號及輸出判別訊號)
耐壓測試 AC: 0.10 ~ 5.00KV AC: 0.10 ~ 5.00KV / DC: 0.10 ~ 6.00KV
負載變動率 1% + 5V
電壓解析度 10V
截止電流 AC: 0.10mA~12.00mA DC:0.10mA~5.00mA
電流解析 0.01mA ~ 12.00 (5.00) mA / 10 μ A
電流準度 1.5 % + 5 counts
輸出頻率 50Hz / 60Hz
測試時間 0.1 ~ 999.9 s,continue
緩升時間 0.1 ~ 999.9 s,off
波形 正弦波
PASS/FAIL 判定
比較模式 視窗比較系統..
指示方式 顯示 PASS/FAIL 與警報裝置
ARC 偵測
設定模式 程序設定
偵測電流 顯示 PASS/FAIL 與警報裝置
絕緣電阻測試 Option (可事後加裝) 出廠加裝
輸出電壓 DC : 100 ~ 1,000V
電壓解析 10V
電壓準度 2% + 5 V
IR 範圍 10 ~ 2,000 MΩ
IR 準度 ≧500V:3 % + 2 counts, < 500V:7 % + 2 counts
其他功能
資料儲存 關機前之測試設定資料記憶
步驟數 每個記憶位址提供3個測試步驟
按鍵鎖住功能 前面板按鍵鎖住
記憶儲存 5 組內部記憶位址
LCD 顯示 4 x 40 LCD 顯示
遠端遙控 TEST / RESET 遠端遙控
信號輸出 PASS / FAIL / TEST 以 Relay 接觸方式控制
電流需求 115V/230V AC, 50/60Hz
標準配件 操作手冊,電源線,3P-2P AC轉換插頭 高壓測試線夾/約1.0 m長
2A快熔保險絲,校驗證明
尺寸 270(寬) x 90(高) x 380(深) mm
重量 6.7kg 7.2Kg

訂購訊息
DU-3315A 實時監測耐壓測試機 (AC)
DU-3316A 實時監測耐壓測試機 AC/DC/IR)
標準配件
Fx33-0101 高壓測試線夾 (紅)
Fx33-0102 高壓測試線夾(黑)
選購功能配備
Fx33-0301 高壓測試線棒
Of33-IR00 絕緣電阻測試功能(只供DU-3316A)
Fx33-0101
Fx33-0102
Fx33-0301
