| 功能特色 |
 大型液晶顯示幕供設定與測試值顯示用
外觀體積小巧不占空間
自動歸零校正功能
簡易的引導式游標操作模式
自動選檔測試功能
自動參數選擇功能
自動感應觸發模式功能
|
寬廣測量範圍與高精密準確度
100組儲存記憶體
簡易方便的介面模式執行程式版本升級
開機面板回復功能可回復關機前的設定資料
上下限判定與分類篩選功能，良品不良品判別與警報裝置
Handler & RS232二合一介面卡配合自動化測試
|
| 技術規格 |

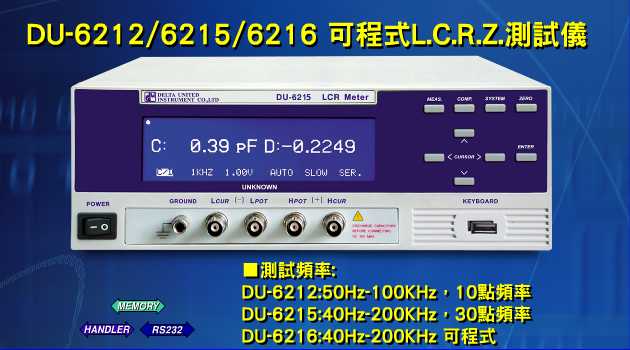

| 型 號 |
DU-6212 |
DU-6215 |
DU-6216 |
| 測試參數 |
L.C.R.Z.Q.D.ESR.θ |
| 測試電壓 |
0.1V、0.25V、0.5V、1.00V，
(± 5% + 5mV) |
0.01V~1.00V rms可程式,
10mV/step, (± 5% + 5mV) |
0.01V~2.50V rms可程式,
10mV/step, (± 5% + 5mV) |
| 測試頻率 |
50Hz~100KHz,
10點頻率可選擇 |
40Hz~200KHz,
30點頻率可選擇 |
40Hz~200KHz, 可程式 |
| 測試精度 |
基本精度:±0.1% |
| 測試範圍 |
L: 0.001 uH ~ 1999.9H Q: 0.01~ 1999.9
C: 0.001 pF ~ 199.99mF D: 0.0001~ 19.999
R: 0.1 mΩ ~ 19.999 MΩ θ: -180°~ +180
Z: 0.1 mΩ ~ 199.99 MΩ ESR: 0.1 mΩ ~ 19.999 MΩ |
| 測試速度 |
慢速:400mS, 中速:130mS, 快速55mS |
| 觸發模式 |
自動參數選擇，自動選檔，歸零校正 |
| 比較器 |
HI/LO: 參考值設定及上下限設定,良品不良品判別及警報指示
BIN sorting: 參考值設定及上下限設定,良品不良品判別及8BIN分類篩選 |
| 顯示屏幕 |
液晶(LCD) 顯示, 4 1/2 位數 |
| 記憶組 |
M: 100 組記憶地址 |
| 界面 |
Cr62-RSHD : RS232/HANDLER雙功能介面卡 |
| Option |
Option |
Standard |
| 資料回復 |
測試狀態 : 測試參數，測試電壓，測試頻率，測試迴路（串聯/並聯）... |
| 外加偏壓 |
範圍: 0-35 Vdc |
| 輸入電源 |
115/230 V ± 10%, 50/60 Hz |
| 尺寸 |
270(寬) x 110(高) x 310(深) mm |
| 重量 |
Approx 4.0 kg |
| 附件 |
測試夾, 電源線, 操作手冊, 校驗證明 |
訂購訊息 |
| DU-6212 |
可程式L.C.R.Z. 測試儀: 50Hz~100KHz, 10點頻率可選擇 |
| DU-6215 |
可程式L.C.R.Z. 測試儀: 40Hz-200KHz，30 點頻率可選擇 |
| DU-6216 |
可程式L.C.R.Z. 測試儀: 40Hz-200KHz 可程式 |
標準配件 |
|
|
選購功能配備 |
| Fx60-0103 |
SMD 測試夾 |
|
|
Fx60-0101 |
Fx60-0102 |
Fx60-0201 |
|
|
|
|
 |
 |
|
|
|
|
|
|
|
|
|
