| 功能特色 |
 0.001mΩ ~ 2MΩ 量測範圍。± 0.1%的測量精度
Level與Pulse 測試方式, Pulse方式可有效針對溫昇敏感產品進行有效測試
HI/LO Limit 與 Bin sorting 兩種比較器功能,
可對不同需求產品
做出相應之判別
自動外部校正功能, 簡化設備校驗程式與確保正
確性。(須配合專用校正設備)
外部系統升級功能, 可提升設備升級之簡易性與
實用性
高速模數轉換器(FADC)可達到 80 meas./sec, 可提高配合
自動化設備測試時的率
100組記憶功能, 可提高操作效率
人性化引導式人機操作介面。
RS232/HANDLER介面卡, 可有效地配合自動控制
|
| 技術規格 |
| 型 號 |
DU5210 |
DU-5211 |
DU-5212 |
| 測試範圍 |
電平: 200 mΩ~ 200KΩ , 7 個檔位 |
1電平: 20 mΩ~ 2MΩ , 9 個檔位/脈衝: 20 mΩ~ 2Ω , 3 個檔位 |
| 電流模式 |
測試檔位 |
範 圍 |
解 析 度 |
測 試 電 流 |
基 本 準 確 度 |
電 平
LEVEL |
20 mΩ
200 mΩ
2 Ω
20 Ω
200 Ω
2 kΩ
20 kΩ
200 kΩ
2 MΩ |
0.000 ~ 20.000
0.00 ~ 200.00
0.0000 ~ 2.0000
0.000 ~ 20.000
0.00 ~ 200.00
0.0000 ~ 2.0000
0.000 ~ 20.000
0.00 ~ 200.00
0.0000 ~ 2.0000 |
0.001mΩ
0.01 mΩ
0.0001Ω
0.001 Ω
0.01 Ω
0.0001kΩ
0.001kΩ
0.01 kΩ
0.0001MΩ |
1A dc
100mA dc
100mA dc
10mA dc
1mA dc
1mA dc
100uAdc
10uA dc
1uA dc
|
±(讀值的0.1%+5 digits)測試速度為慢速 |
| 脈衝PULSE |
20 mΩ |
0.000 ~ 20.000 |
0.001mΩ |
±50mA |
±(讀值的0.5%+10digits)測試速度為慢速 |
200 mΩ
2 Ω |
0.00 ~ 200.00
0.0000 ~ 2.0000 |
0.01 mΩ
0.0001Ω |
±50mA
±50mA
|
±(讀值的0.2%+10digits)測試速度為慢速 |
| 測試速率 |
電 平 LEVEL |
脈衝PULSE |
| DU5210 |
Slow: 140 , Fast:72 , Max.: 57(ms) |
|
| DU-5211 |
Slow: 140 , Fast:72 , Max.: 57(ms) |
Slow: 310 , Fast:170 , Max.: 140(ms) |
| DU-5212 |
Slow: 140 , Fast:72 , Max.:14(ms) |
Slow: 310 , Fast:170 , Max.: 140(ms) |
| 電流源 |
1μA~1.0A DC |
| 顯示屏幕 |
液晶(LCD) 顯示, 4 1/2 位數 |
| 觸發模式 |
nternal, External, Manual |
| 功能 |
自動選檔，歸零校正 |
| 比較器 |
HI/LO: 參考值設定及上下限設定,良品不良品判別及警報指示 |
| BIN sorting: 參考值設定及上下限設定,良品不良品判別及警報指示分類篩判定功能 |
| 界面 |
Cr52-RSHD : RS232/HANDLER雙功能介面卡 |
| Option |
Option |
Standard |
| 資料回復 |
測試狀態: 測試檔位，比較器參數等等.... |
| 附件 |
測試夾, 電源線, 操作手冊, 校驗證明 |
| 輸入電源 |
115/230 V ±10%, 50/60 Hz |
| 尺寸 |
270(寬) x 95(高) x 350(深) mm |
| 重量 |
5 kg |
|
|
|
|
|
|

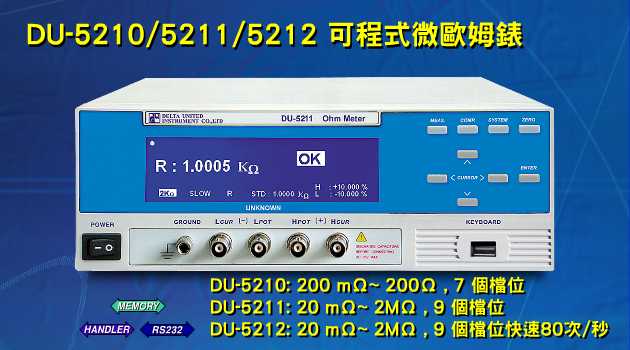

可程式微歐姆錶: 20 mΩ~ 2MΩ(80次/秒)
|
|
|
|
|
|
|
|
|
Fx60-0101 |
Fx60-0102 |
Fx60-0201 |
Fx52-RSHD |
|
|
|
 |
 |
 |
|
|
|
|
| |
|
|
|
|
