| 技術規格 |
| 型 號 |
DU-7120 |
DU-7121 |
| 測試參數 |
Turn Ratio、L、Q、Leakage L、ACR、Cp、
DCR、Zx、Pin Short、Balance |
| 測試電壓 |
Turn Ratio : 0.1V ~ 10V, ±10%， Resolution : 100mV ±5%
Other : 0.01V ~ 2.5V,±10%， Resolution : 100mV ±5% |
| 測試頻率 |
Turn Ratio : 1KHz ~ 200KHz,±0.02%
Other : 20Hz ~ 200KHz,±0.02% |
| 輸出阻抗 |
Turn Ratio : 10Ω , ±5% , when level < 2V ,
---------------- 50Ω , ±5% , when level > 2V
Other :
Mode 1… 100Ω, ±5%
Mode 2…Varies as range resistor,±5% |
| 量測範圍 |
L、LK : 0.0001 μH ~ 1999.9H
C : 0.0001 pF ~ 199.99 mF
Q : 0.01 ~ 1999.9
Z、R : 0.0001 Ω ~ 99.999 MΩ
DCR : 0.01 mΩ ~ 99.999 MΩ
Pin Short : 4 ports, each port 11 pairs, between pin to pin
Turn : 0.01 ~ 1999.9 turns (Secondary voltage less than 100Vrms) |
| 測試精度 |
Turn Ratio / DCR : ± 0.5% , at 1KHz Basic
L / C / R : ± 0.1%(at 1KHz/1V Basic) |
| 測試速度 |
快速: 50次/秒(20ms) , 中速: 10次/秒(100ms) , 慢速: 2次/秒(500ms) |
| 量測判定 |
PASS / FAIL judgment of all test parameters
PASS/FAIL judgment output from standardI/O interface |
| 顯示屏幕 |
8 inch 800 x 600 dot-matrix TFT LCD display |
| 記憶體 |
INT. : 100 memory EXT. : USB 400memory. |
| 1A 電流源 |
電感測試迭加偏流1~100mA(Option ) |
| HANDLER |
HANDLER控制介面 |
| RS232 |
RS232串聯傳輸介面 |
| 校正功能 |
Open / Short zeroing, Load correction, Load calibration |
| 觸發模式 |
Internal、Manual、External |
| 其它 |
工作環境 : : Temperature 10℃ ~ 40℃、Humidity 10% ~ 90% RH
耗 電 量 : 100 VA max.
輸入電源 : 100 ~ 120 Vac / 198 ~ 242 Vac, 48 ~ 62Hz
重 量 : Approx. 9 kg
外觀尺寸 : (WxHxD) : 380 x 170 x 360 mm |
| 變壓器綜合測試系統 |
型 號 |
DU-7006 |
測試點 |
20 pins |
| 接觸模式 |
4 – terminal contact |
| 測試治具 |
7.5-5 mm 20PIN 測試夾具 |
| 推動裝置 |
汽動/手動裝置可選 |
| 控制方式 |
START/STOP button control, Remote control START/STOP,
Foot Switch control START |
| 指示燈 |
PASS / FAIL |
| 控制訊號 |
PASS / FAIL |
| 工作環境 |
Temperature 0℃ ~ 40℃、 Humidity10% ~ 75% RH |
| 重量 |
Approx. 3.5kg |
| 外觀尺寸 |
Dimension (WxHxD) : 270 x 60 x 180 mm |

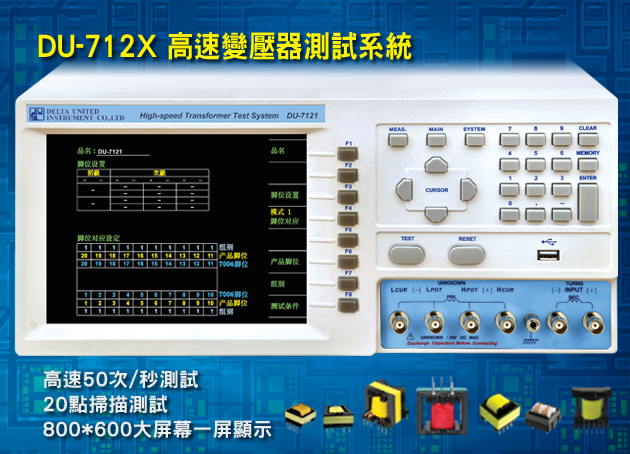

| 外觀 |
 |
| 訂購訊息 |
DU-7120 |
高速變壓器測試系統+DU7006手動掃描盒 |
| DU-7121 |
高速變壓器測試系統+DU7006氣動掃描盒 |
| 標準配件 |
| Fx71-0101 |
71xx專用測試夾 |
| Fx71-0501 |
腳踏開關 |
| 選購功能配備 |
| Fx71-XXXX |
夾具可訂製 |
Fx71-0101 |
Fx71-0501 |
Fx71-0502 |
|
|
|
|
|
 |
|
|
|
|
|
| |
|
|
|
|
