| 功能特色 |
 高精度
．輸出電壓精度:設定值的 ± 0.3 ％ + 1.0V／測試電壓精度:讀值的±0.3% +3 digits
．輸出電流精度:讀值的±0.3% +3 digits ／ 測試電壓精度:讀值的±0.3% +3 digits
．寬廣測量範圍 2.0000uA ~ 19.999mA
自動測試功能
．充電→測試→放電，自動迴圈測試
CV/CC模式
．定電壓(C.V)測試模式:測試成品電容的漏電流
．定電流(C.C)測試模式:測試鋁箔、電解液、導針的耐電壓
設定保存功能
．100組儲存記憶體可將常用測試設定保存
豐富的接口
．Handler & RS-232二合一介面卡配合自動化測試控制及數據蒐集
測試應用
．定電壓(C.V)測試模式:測試成品電容的漏電流
．定電流(C.C)測試模式:測試鋁箔、電解液、導針的耐電壓
應用
．■ 電解電容不良分析，升壓時間，耐電壓，漏電流變動.....
．■ 電解電容來料檢驗
．■ 電解電容成品、原材料檢驗
搭配測試軟體測試分析化成鋁箔、電解液等的動態耐壓
析與報表功能 |
測試軟體: 配合DU-2157提供定電壓及定電流兩種模
可檢驗分析化成箔、電解液、導針的動態耐電壓分析及動態漏電電流分析
並儲存於EXCEL供\製作 檢驗測試報表
軟體支援XP/32位, WIN7 64/32位系統提供英文及簡體版本 下載軟體說明
|
| 技術規格 |
| 型 號 |
DU-2156 |
DU-2157 |
| 輸出電壓 |
0.1V ~ 500Vdc |
0.1V ~ 650Vdc |
| 電壓精度 |
4 位數, 設定值的 ± 0.3 ％ + 1.0V |
| 電壓表精度 |
4 位數, 讀值的±0.3% +3 digits |
| 輸出電流 |
150mA Max. |
1mA ~ 150mA programmable |
| 輸出模式 |
CV:定電壓輸出 |
CV:定電壓輸出 / CC:定電流輸出 |
| 電流檔位 |
在CV模式下
2uA, 20uA, 200uA, 2mA,
20mA,5 Ranges full scale |
在CC模式下
1mA~ 150mA, programmable |
| 電流表顯示 |
4 1/2 Digits |
3 1/2 Digits |
| 電流表精度 |
讀值的±0.3% +3 digits |
| 計時器 |
CHARGE：1 ~999, TEST：1 ~ 999, DISCHARGE：1 ~ 99 |
| 漏電流顯示範圍 |
0.001uA ~ 19.000mA |
| 良品不良品判別 |
上限值設定: 當電容器之漏電電流超過此設定時及判斷為不良品 |
| 判定結果 |
FAIL 顯示器顯示及蜂鳴器警示聲 |
| 測試方式 |
手動、自動、自動循環測試 |
| 記 憶 組 |
100 組記憶地址 |
| 環境溫度及相關濕度 |
| 規格範圍 |
5到35℃(41 到 95℉),20到 80%RH. |
| 適用範圍 |
0到40℃(32 到104℉),20 到 80%RH. |
| 保存範圍 |
-20到70℃(-4到 158℉), ≦80%RH. |
| 其他功能 |
| 顯示屏幕 |
液晶(LCD) 顯示, 4 1/2 位 |
| 數據保持 |
YES |
| 判別結果 |
顯示PASS/ FAIL and 警報聲 |
| 電源需求 |
| 輸入電壓 |
115/230 V |
| 電源頻率 |
50 or 60 Hz |
| 電力消耗 |
空載時: < 50VA, 加載時: >100VA |
| 絕緣程度 |
≧ 30MΩ, 以 500V DC測試時. |
| 耐壓程度 |
1000V AC, 測試1 分鐘. |
| 尺寸 |
365(寬) x 105(高) x 350(深) mm. |
| 重量 |
約 5.9 kg |
| 標準配件 |
操作手冊,電源線,3P-2P AC轉換插頭, 2１５Ｘ專用測試線約80cm長, 2A快熔保
險絲,(在保險絲座內),校驗證明 |
訂購訊息 |

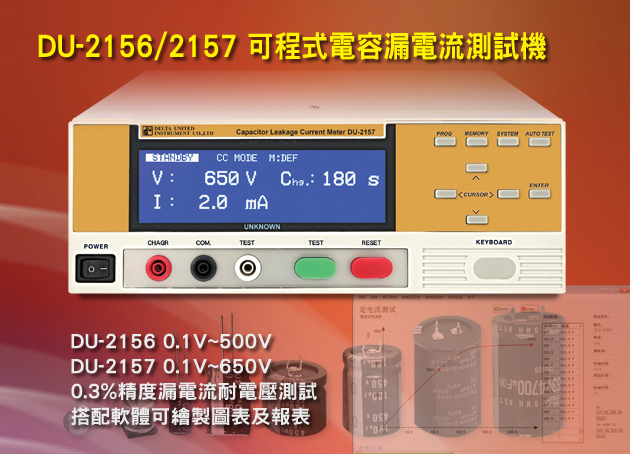

DU-2156 |
可程式電容漏電流測試機: 500 Vdc , 150mA Max. |
DU-2157 |
可程式電容漏電流測試機: 650 Vdc , 1mA ~ 150mA programmable |
標準配件 |
Fx21-0101 |
高壓測試線夾(紅) |
Fx21-0102 |
高壓測試線夾(黑) |
選購功能配備 |
Fx21-0201 |
專用雙面測試盒 |
Cr21-RSHD |
RS232/HANDLER雙功能介面卡(含軟體供2317加裝) |
|
|
| |
|
|
|
|
