  新舊機型對照
  新機型號 舊機型號
  DU-2316/-2317 DU-2310/2311
  DU-5210/5211 DU-5010/5011
    DU-5110/5111
  DU-6215/6216 DU-6021/6022
  DU-6212 DU-6015
  DU-6211 DU-6010/6011
    DU-6000
  DU-7210 DU-7010
  DU-7211 DU-7011
  DU-7216/7218 DU-7112
  DU-9001 DU-9000





7216
測試參數
RJ45連接器及網路變壓器測試
 感量,品質因數,漏感量,交流電阻,電容值,直流電阻值,腳位短路,電感平衡,圈數比等.
應用特點
RJ45連接器及網路變壓器測試
 完全滿足RJ45連接器及網路變壓器測試要求,測試速度極快,掃描測試一組腳位元平均約20ms
 例: 有 50 組腳位測試約一分鐘即可完成測試可依需求配置 20/24/40/48/80/96 等多點
 掃描功能,最多可一次配置 4 個掃描盒 (80x4 或 96x4),以減少工站,提高生產力,降低缺工壓
功能特色
創新技術
 使用最先進的ARM系統架構,並採用高速的中央處理器(CPU),測試資料運算能力最快
品質卓越
 東莞工廠通過 ISO9001認證,CMC生產許可認證
 完全使用SMD元件,生產制程穩定品質有保障
 主要元件均使用國際知名品牌穩定可靠
引導式操作
 10年經驗累積DU72XX系列綜合機,采引導式設定縮短學習時間,操作為同款設備中最人性化
繼電器
 採用日本原裝進口最小型化的繼電器(Relay)速度快且使用壽命長
 DU72XX具掃描盒自檢功能,可檢查出有問題的故障繼電器的位置便於進行維修
自動化控制配置
 標準配置Handler便於自動化測試控制
 標準配置RS-232便於透過PC採集測試資料及控制,並可提供儀器資料收集軟體,將測試資料存成Excel格式
 SCAN I/O 判別訊號輸出: 支援4組單獨判別燈號PASS/FALL訊號輸出
 REMOTE 遙控控制: 支持4組單獨觸發控制TEST/RESET
一屏顯示20pin測試結果
 創新設計超大型 800 x 600 TFT彩色螢幕,將 20pin 設定資料結果顯示於一個螢幕,傳統綜合機以一個初極
 為二頁顯示,最多 4 個初極當初極超過 4個時則無法一次測試完成, 以 4 個初極為例需8 個頁面來顯示DU72xx
 系列針對此一缺點加以改進,以腳位元組為單位,不受初級組數限制,只需設定各參數要測試的腳位元組,並
  在掃描量測畫面即可一個螢幕顯示,所有已設定腳位組及測試結果
USB升級程式
 突破業界標準,採用USB升級程式,服務無延遲強大開發團隊快速支援,提升生產效率,改善制程對儀器控
  制的新需求

技術規格
型 號 DU-7216 DU-7218
測試參數 Turn Ratio、L、Q、Leakage L、ACR、Cp、
DCR、Zx、Pin Short、Balance
測試電壓 Turn Ratio : 0.1V ~ 10V, ±10%, Resolution : 100mV ±5%
Other : 0.01V ~ 2.5V,±10%, Resolution : 100mV ±5%
測試頻率 Turn Ratio : 1KHz ~ 200KHz,±0.02%
Other : 20Hz ~ 200KHz,±0.02%
輸出阻抗 Turn Ratio : 10Ω , ±5% , when level < 2V ,
---------------- 50Ω , ±5% , when level > 2V
Other :
Mode 1… 100Ω, ±5%
Mode 2…Varies as range resistor,±5%
量測範圍 L、LK : 0.0001 μH ~ 1999.9H
C : 0.0001 pF ~ 199.99 mF
Q : 0.01 ~ 1999.9
Z、R : 0.0001 Ω ~ 99.999 MΩ
DCR : 0.01 mΩ ~ 99.999 MΩ
Pin Short : 4 ports, each port 11 pairs, between pin to pin
Turn : 0.01 ~ 1999.9 turns (Secondary voltage less than 100Vrms)
測試精度 Turn Ratio / DCR : ± 0.5% , at 1KHz Basic
L / C / R : ± 0.1%(at 1KHz/1V Basic)
測試速度 快速: 50/(20ms) , 中速: 10/(100ms) , 慢速: 2/(500ms)
量測判定

PASS / FAIL judgment of all test parameters
PASS/FAIL judgment output from standardI/O interface

顯示屏幕 8 inch 800 x 600 dot-matrix TFT LCD display
記憶體 INT. : 100 memory EXT. : USB 400memory.
1A 電流源 電感測試迭加偏流1~1000mA
HANDLER HANDLER控制介面
RS232 RS232串聯傳輸介面
校正功能 Open / Short zeroing, Load correction, Load calibration
觸發模式 Internal、Manual、External
其它 工作環境 : : Temperature 10℃ ~ 40℃、Humidity 10% ~ 90% RH
耗 電 量 : 100 VA max.
輸入電源 : 100 ~ 120 Vac / 198 ~ 242 Vac, 48 ~ 62Hz
重 量 : Approx. 9 kg
外觀尺寸 : (WxHxD) : 380 x 170 x 360 mm
T

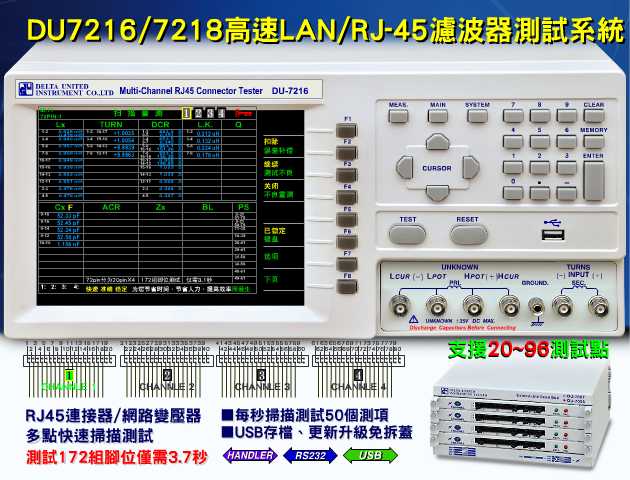

多點變壓器綜合測試系統 (RJ-45/LINE FILTER等適用)
DU7216
DU7217
DU7218
DU7219
主功能
20PIN/40PIN掃掃描模式
24PIN/48PIN掃描模式
外接掃描盒
DU7007-1 (20 Pins)
DU7007-2 (40 Pins)
DU7007-3 (60 Pins)
DU7007-4 (80 Pins)
DU7008-1 (24 Pins)
DU7008-2 (48 Pins)
DU7008-3 (72Pins)
DU7008-4 (96 Pins)
LCR分析功能
NO
YES
NO
YES
型 號
DU-7007
DU-7007
測試點
20 pins多通道掃描盒(可擴充到80 pins)
接觸模式 4 – terminal contact
控制方式 Remote control START/STOP, Foot Swiech Control START
指示燈 GO/NG 指示燈,Port1、2、3、4指示燈
控制訊號 PASS / FAIL, Prot 1 ~4 PASS ,Prot 1 ~ 4 FAIL
工作環境 Temperature10℃ ~ 40℃、 Humidity10% ~ 90% RH
尺寸 Dimension (WxHxD) : 270 x 130 x 240 mm
重量 Approx. 3.5kg
外觀

訂購訊息
DU-7216
高速LAN/RJ-45濾波器測試系統主機(支援80Pin)
DU-7007 可擴充式掃描盒 20Ch Std
DU-7218 高速LAN/RJ-45濾波器測試系統主機(支援96Pin)
DU-7008 可擴充式掃描盒 20Ch Std
標準配件
Fx72-0101 72xx專用測試夾
Fx72-0501 腳踏開關
選購功能配備
Fx72-ES-20 20 pins 擴充掃描板
Fx72-ES-24 24 pins 擴充掃描板
Fx72-0101
Fx72-0501
Fx72-0501 Fx72-0501
