3315A

功能特色
耐壓測試功能 AC: 測試電壓: 0.10~5.00kV
檢測電流: 0.10mA ~ 12.00mA
輸出頻率: 50/60HZ可選擇
電壓準度: 讀值的±1% +5 digits
電流精度: 讀值的±1.5% +5 digits
  DC: 測試電壓: 0.10~6.00kV
檢測電流: 0.10mA ~ 5.00mA
電壓準度: 讀值的±1% +5 digits
電流精度: 讀值的±1.5% +5 digits

電弧偵測功能 ARC: AC檢測電流: 0.50mA ~ 12.00mA DC: 檢測電流: 0.50mA ~ 5.00mA

絕緣電阻測試 IR:



測試電壓: DC: 1.00 ~ 1,00kV
測試範圍: 10 MΩ~ 9,999MΩ

電壓準度: 讀值的±1% +5 digits精度:
≧500V : 1∼1000MΩ 讀值的±5%
≧500V : 1001∼9999MΩ 讀值的±15%
< 500V : 1∼ 200MΩ 讀值的±10%
< 500V : 201∼1000MΩ 讀值的±15%
測試步驟功能
提供3個步驟供設定不同的測試參數, 選擇AC/DC/IR設定測試電壓/漏電流上/下限/爬升時間/測試時間。
設定保存功能
5組記憶組容量,提供設定測試步驟及測試參數每個記憶組提供3個步驟供設定不同的測試參數。
OFFSET
可將治具連接線漏電流做清零
豐富的接口
信號輸出接口:PASS/FAIL/TEST/REST觸發接口連接腳踏開關或PLC控制
測試應用
應用於安規測試中的,對產品及其零部件作耐電壓及絕緣做檢測,DU-31XX系列提供準度±1.5% +5V的電壓輸出
及±1.5% +5 digits的檢測電流精度穩定可靠,根據安規 的規範選擇合適機型。
應用行業
■ 自動化測試系統 ■ 變壓器、馬達電機 ■ 電子元器件 ■ 家用電器 ■ 電氣設備
■ 電熱器具 ■ 照明行業 ■ 電子零配件


技術規格

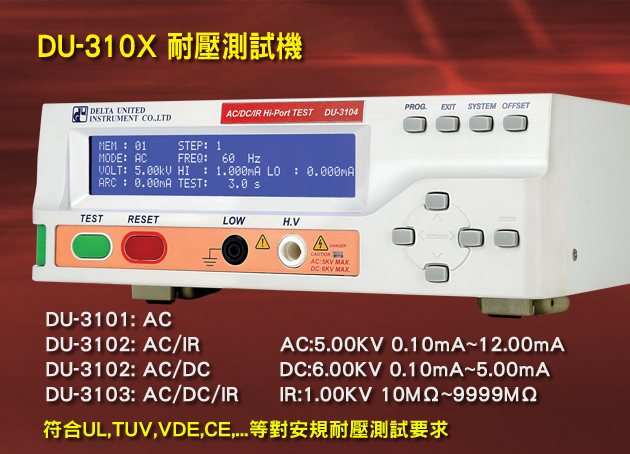

型 號 DU-3101 DU-3102 DU-3103 DU-3104
主功能 AC AC/IR AC/DC AC/DC/IR
耐壓測試 AC: 0.10 ~ 5.00KV / DC: 0.10 ~ 6.00KV
負載變動率 1% + 5V
電壓解析度 10V
截止電流 AC: 0.10mA~12.00mA DC:0.10mA~5.00mA
電流解析 0.01mA ~ 12.00 (5.00) mA / 10 μ A
電流準度 1.5 % + 5 counts
輸出頻率 50Hz / 60Hz
測試時間 0.3 ~ 999.9 s,continue
緩升時間 0.1 ~ 999.9 s,off
波形 正弦波
PASS/FAIL 判定
比較模式 視窗比較系統..
指示方式 顯示 PASS/FAIL 與警報裝置
ARC 偵測
設定模式 程序設定
偵測電流 顯示 PASS/FAIL 與警報裝置
絕緣電阻測試
輸出電壓 DC : 0.10 ~ 1,00kV
電壓解析 10V
電壓準度 2% + 5 V
IR 範圍 10 ~ 9,999 MΩ
IR 準度 ≧500V:3 % + 2 counts, < 500V:7 % + 2 counts
其他功能
資料儲存 關機前之測試設定資料記憶
步驟數 每個記憶位址提供3個測試步驟
按鍵鎖住功能 前面板按鍵鎖住
記憶儲存 5 組內部記憶位址
LCD 顯示 4 x 40 LCD 顯示
遠端遙控 TEST / RESET 遠端遙控
信號輸出 PASS / FAIL / TEST 以 Relay 接觸方式控制
電流需求 115V/230V AC, 50/60Hz
標準配件 操作手冊,電源線,3P-2P AC轉換插頭 高壓測試線夾/約1.0 m長
2A快熔保險絲,校驗證明
尺寸 270(寬) x 90(高) x 380(深) mm
重量 6.7kg 7.2Kg

訂購訊息
DU-3101 實時監測耐壓測試機 (AC)
DU-3102 實時監測耐壓測試機 (AC/IR)
DU-3103 實時監測耐壓測試機 (AC/DC)
DU-3104 實時監測耐壓測試機 AC/DC/IR)
標準配件
Fx31-0101 高壓測試線夾 (紅)
Fx31-0102 高壓測試線夾(黑)
選購功能配備
Fx31-0301 高壓測試線棒
Fx31-0101
Fx31-0102
Fx31-0301
