333

功能特色
輸出電壓
輸出電流
絕緣電阻測試(選購)
掃描測試
AC: 0.1 ~ 5kV / DC: 0.1 ~ 6kV
AC: 0.01mA ~ 15.00mA / DC: 0.01mA ~ 7.50mA
DC: 0.1V ~ 1kV / 1 ~9999 MΩ
8 Ports ± phase
高擴充性機種
所有選購配備均可事後追加
供設定及測試值顯示用大型液晶顯示幕
輸出頻率50/60HZ可選擇
開機面板資料回復功能可回復關機前的設定狀態
內部設定功能讓使用者改變內定資料以符合不同狀況下設定的需要
100組記憶組容量,提供設定測試步驟及測試參數
每個記憶組提供9個步驟供設定不同的測試參數
可執行單一步驟測試或多步驟測試模式,
並可設定測試迴圈次數,或連續測試

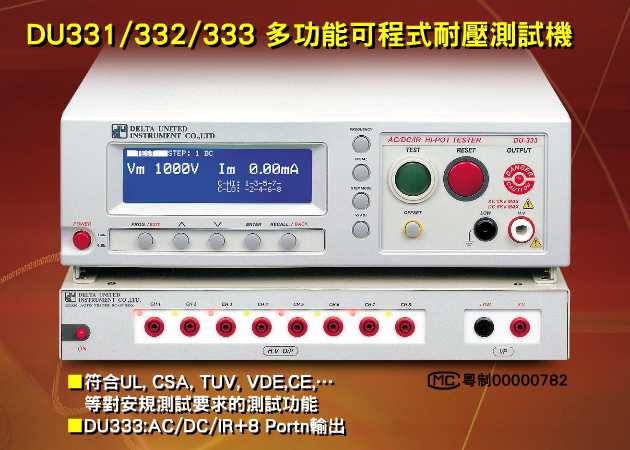

DU-333是專為多點掃描測試而設計
DU331/DU332與DU-330 (8點掃描箱)連接時可執行多點測試

應用特點
可程式輸出電壓
可程式輸出電流
交/直流電壓,絕緣電阻測試三合一
內建100組記憶組容量
ARC偵測功能
8 Ports 掃描測試
多種可供選購工能及治具

技術規格
型 號 DU-331 DU-332 DU-333
耐壓測試 AC: 0.1∼5kV AC: 0.1∼5kV / DC: 0.1∼6kV
輸出電流 AC: 0.5mA∼15mA AC: 0.5mA∼15mA / DC: 0.5mA∼7.5mA
絕緣測試 ----- DC:0.1∼1kV, 1∼9999 Ω(選購) 出廠加裝
掃描測試 ----- ----- 8個輸出口±相位
輸出電壓 1AC: 0∼5000V / DC: 0∼6000V, 數字設定(4 位數), 10V/step, 以〈 / 〉keys調整
電壓調整率 ≦ 1% + 5V
波型及頻率 正旋波50Hz/60Hz 可選
電壓準度 4 位數, 讀值的±1% +5 digits
截止電流 AC:0.01mA∼15.00mA, DC:0.01mA∼7.5mA
電流錶精度 4 位數, ±(讀值的1.5% +5 digits).
電弧偵測 5mA∼15mA(DC0.5mA∼7.5mA) 0.01mA/Steps. (0.0mA is OFF)
測試時間 0.5∼999.9 Sec (±20mS), 0.1sec/Steps. (0.0 sec is OFF)
爬升時間 0.1∼999.9 Sec (±20mS), 0.1sec/Steps. (0.0 sec is OFF)
良品不良品判別 視窗比較器系統
上限: 0.10∼15.00mA,數字設定(4位元數), 0.01mA/Steps
下限: 0.05∼7.50mA,數字設定(4位元數), 0.01mA/Steps.
電弧偵測: 0.5mA~15mA (DC 0.5mA ∼ 7.5mA) 0.01mA/Steps.
----------(下限設定及電弧偵測設定0.0mA是OFF)
判別精度 ±(1% of setting + 50μA)
絕緣電阻測試 Option (可事後加裝) 出廠加裝
輸出電壓 DC : 100 ~ 1,000V
電壓表精度 4 位數, ±(設定值的1% +5 digi)
測試檔位 1∼9999MΩ
測試精度 ≧500V : 1∼1000MΩ 讀值的±5% ≧500V : 1001∼9999MΩ 讀值的±15%
< 500V : 1∼ 200MΩ 讀值的±10% < 500V : 201∼1000MΩ 讀值的±15%
良品不良品判別 視窗比較器系統
上下限值可依據測試範圍設定注意: 下限值大於2000 MΩ時,需將等待時間調整到大於 1.0秒
判別精度 同於測試精度
判別等候時間 0.1∼999.9秒(±20ms), 0.1秒/Steps
測試模式
自動測試 不同測試參數可設到9個測試步驟
單一測試 執行耐壓測試或絕緣測試
自動掃描測試 連接型號DU-330掃描箱, 可掃描測試兩點以上的測試點 (掃描介面是選購配備)
輸出電源保護功能
快速輸出切斷 < 0.4 ms
面板操作鎖定 YES
開機數據回復 YES
重置保護按鍵 YES
其他功能
顯示幕幕 240x64 點圖形LCM, CFL背光顯示幕
信號輸出 Relay接觸輸出PASS,FAIL,TEST信號
資料保持 YES
判別結果 顯示PASS/ FAIL 及警報聲
記憶儲存 99 組記憶, 每組記憶包含 9 steps
遙控控制 9 Pins D-type 聯接器 TEST/RESET/RMT_ENABLE
內部鎖定功能 除非內部鎖定輸出端短路否則測試電壓將不會產生
環境溫度及相關濕度
規格範圍 5 到35℃(41 到95℉), 20到 80﹪RH
適用範圍 0 到40℃(32 到104℉), 20 到 80%RH
保存範圍 -20到70℃(-4到 158℉), ≦80%RH
電源需求
輸入電壓 A: 90∼110V , B: 104∼125V, C:194∼236V, D: 207∼250V,
電源頻率 50 or 60 Hz
電力消耗 空載時: < 70VA, 載入時: >300VA
絕緣程度 0MΩ, 以 500V DC測試時
耐壓程度 1000V AC, 測試 1 分鐘3
尺寸 DU-331/332: 365(寬) x 105(高) x 350(深) mm
DU-333: 365(寬) x 160(高) x 350(深) mm
重量 DU-331: 10kg DU-332: 11Kg DU-333: 15Kg
標準配件 操作手冊,電源線,高壓測試線夾/約1.0m長
2A快熔保險絲,校驗證明

訂購訊息
DU-331 多功能可程式耐壓測試機 (AC)
DU-332 多功能可程式耐壓測試機 (AC/DC/IR)
DU-333 多功能可程式耐壓測試機 (AC/DC/IR/8ch Scan)
標準配件
Fx33-0101 高壓測試線夾 (紅)
Fx33-0102 高壓測試線夾(黑)
選購功能配備
Fx33-0301 高壓測試線棒
Cr33-RS00 RS-232 界面卡
Of33-IR00 絕緣電阻測試功能(只供DU-332)
DU-331
DU-332
DU-330
Fx33-0101
Fx33-0102

Fx33-0301
Cr33-RS00
