9001

功能特色

針對電解電容複雜的測試紀錄工作,精心規畫成為簡單快速可靠的測試流程,降低人為疏失風險及減少工作人員

電解電容品管檢測、壽命實驗快速測試記錄方案
 一個人簡單快速的3個步驟完成多人複雜的測試抄寫輸入工作

測試
可對10顆電容進行LC→C/D→Z/R依序進行自動掃描測試提高測試可靠度及測試效率
可單獨對每一個測試通道進行開/短路歸零精度高
適用範圍廣掃描盒可測試3mm~35mm 10顆電容
適用高電壓電容測試,450V330uF 10顆電容可順暢測試

紀錄報表
測試結果導入任一Excel報表中,使用者可自行編輯報表測試完成直接將測試結果存入報表
自動備份測試報表,可指定備份位置及搜索已存資料

技術規格
型 號 DU-9001
使用儀器 DU-6219 DU-2316
測試參數
C/D , Z/R
LC
測試範圍
測試頻率:
100Hz~200kHz (30頻率點 )

測試電壓:
0.01V~1.00V
測試電壓 電容容量
300 ~ 450V ≤330uF
160 ~ 250V ≤470uF
63 ~ 100V ≤1200uF
50V ≤3300uF
35V ≤4700uF
25V ≤6300uF
6.3 ~ 16V ≤10000uF
測試操作
由 Cap Teat System軟體設定測試, 設定資料可儲存在Excel並可從Excel檔案直接導入
測試時間
測試10顆產品Lc+C/D+Z/R約需40秒+充電時間
掃描組數
每次10組單一Excel可記錄40次
測試模式
LC→ LCR / LCR → LC / LCR / LC 4種測試模式可選
測試時段
Time 1 ~ 40 , 可將10顆電容分40次記錄於同一Excel檔案內
報表格式
支援由使用者依軟體所附Sample檔格式編輯報表 ,
測試時直接導入進行測試並將測試結果回存
自動備份
可指定檔案夾在儲存時自動備份檔案
搜索功能
可搜已做檔案並導入程式

訂購訊息
DU-9001

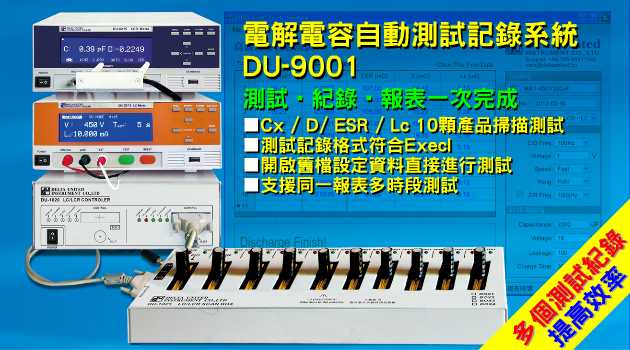

電解電容自動測試記錄系統組合內容:
1. DU6219+RS485卡 用於測試CAP/DF/ESR/Z
2. DU2315+RS485卡 用於測試LC
3. DU1020連接盒 用於連接DU6218-DU2319-DU1020-PC
4. DU1021 10通道掃描盒 測試10顆電容的測試盒
5. of90-SC11 掃描測試軟體測試程式支援XP/Win 7 系統
6. PC 一套可由客戶自行準備或委託我們代購配置需為XP或Win7系統需備Excel 2007以上版本
