3318

功能特色

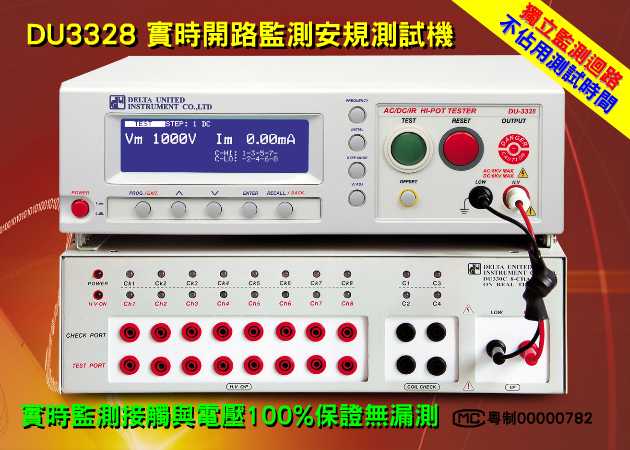

DU3328 設有8個實時開路監測通道+4個鐵芯實時開路監測通道,可確保測試產品整個過程中都是在良好接 觸下進行測試,當測試過程中出現斷線,測試線脫落,或是測試治具與產品 沒有接觸到等現象時,測試機會立即停止測試,且會有警報聲通知使用者接 觸異常,並且會有指示燈告知是哪個通道出現問題。
實時監測接觸與電壓100%保證無漏測,適用測試迴路內阻<4kΩ/鐵芯<300kΩ
8個輸出口±相位,
12個CHECK PORT獨立監測回路不佔用測試時間
輸出頻率50/60HZ可選擇
開機面板資料回復功能可回復關機前的設定狀態
內部設定功能讓使用者改變內定資料以符合不同狀況下設定的需要
100組記憶組容量,提供設定測試步驟及測試參數
每個記憶組提供9個步驟供設定不同的測試參數
可執行單一步驟測試或多步驟測試模式,
並可設定測試迴圈次數,或連續測試
供設定及測試值顯示用大型液晶顯示幕


技術規格
型 號 DU-3328
耐壓測試 AC: 0.1∼5kV / DC: 0.1∼6kV
輸出電流 AC: 0.5mA∼15mA / DC: 0.5mA∼7.5mA
絕緣測試 DC:0.1∼1kV, 1∼9999 Ω(選購)
時時監測通道 8個實時開路監測通道+4個鐵芯實時開路監測通道
掃描測試 8個輸出口±相位
輸出電壓 1AC: 0∼5000V / DC: 0∼6000V, 數字設定(4 位數), 10V/step, 以〈 / 〉keys調整
電壓調整率 ≦ 1% + 5V
波型及頻率 正旋波50Hz/60Hz 可選
電壓準度 4 位數, 讀值的±1% +5 digits
截止電流 AC:0.01mA∼15.00mA, DC:0.01mA∼7.5mA
電流錶精度 4 位數, ±(讀值的1.5% +5 digits).
電弧偵測 5mA∼15mA(DC0.5mA∼7.5mA) 0.01mA/Steps. (0.0mA is OFF)
測試時間 0.5∼999.9 Sec (±20mS), 0.1sec/Steps. (0.0 sec is OFF)
爬升時間 0.1∼999.9 Sec (±20mS), 0.1sec/Steps. (0.0 sec is OFF)
良品不良品判別 視窗比較器系統
上限: 0.10∼15.00mA,數字設定(4位元數), 0.01mA/Steps
下限: 0.05∼7.50mA,數字設定(4位元數), 0.01mA/Steps.
電弧偵測: 0.5mA~15mA (DC 0.5mA ∼ 7.5mA) 0.01mA/Steps.
----------(下限設定及電弧偵測設定0.0mA是OFF)
判別精度 ±(1% of setting + 50μA)
絕緣電阻測試
輸出電壓 DC : 100 ~ 1,000V
電壓表精度 4 位數, ±(設定值的1% +5 digi)
測試檔位 1∼9999MΩ
測試精度 ≧500V : 1∼1000MΩ 讀值的±5% ≧500V : 1001∼9999MΩ 讀值的±15%
< 500V : 1∼ 200MΩ 讀值的±10% < 500V : 201∼1000MΩ 讀值的±15%
良品不良品判別 視窗比較器系統
上下限值可依據測試範圍設定注意: 下限值大於2000 MΩ時,需將等待時間調整到大於 1.0秒
判別精度 同於測試精度
判別等候時間 0.1∼999.9秒(±20ms), 0.1秒/Steps
測試模式
自動測試 不同測試參數可設到9個測試步驟
單一測試 執行耐壓測試或絕緣測試
自動掃描測試 連接型號DU-330掃描箱, 可掃描測試兩點以上的測試點 (掃描介面是選購配備)
輸出電源保護功能
快速輸出切斷 < 0.4 ms
面板操作鎖定 YES
開機數據回復 YES
重置保護按鍵 YES
其他功能
顯示幕幕 240x64 點圖形LCM, CFL背光顯示幕
信號輸出 Relay接觸輸出PASS,FAIL,TEST信號
資料保持 YES
判別結果 顯示PASS/ FAIL 及警報聲
記憶儲存 99 組記憶, 每組記憶包含 9 steps
遙控控制 9 Pins D-type 聯接器 TEST/RESET/RMT_ENABLE
內部鎖定功能 除非內部鎖定輸出端短路否則測試電壓將不會產生
環境溫度及相關濕度
規格範圍 5 到35℃(41 到95℉), 20到 80﹪RH
適用範圍 0 到40℃(32 到104℉), 20 到 80%RH
保存範圍 -20到70℃(-4到 158℉), ≦80%RH
電源需求
輸入電壓 A: 90∼110V , B: 104∼125V, C:194∼236V, D: 207∼250V,
電源頻率 50 or 60 Hz
電力消耗 空載時: < 70VA, 載入時: >300VA
絕緣程度 0MΩ, 以 500V DC測試時
耐壓程度 1000V AC, 測試 1 分鐘3
尺寸 DU-3328主機: 365(寬) x 105(高) x 350(深) mm
DU-330C: 365 (寬) x 110(高) x 350(深) mm
重量 DU-3328: 11Kg DU-330C: 5Kg
標準配件 操作手冊,電源線,高壓測試線夾/約1.0m長
2A快熔保險絲,校驗證明

訂購訊息
DU-3328 實時監測耐壓測試機 (AC/DC/IR/8Scan+12Ck)
標準配件
Fx33-0101 高壓測試線夾 (紅)
Fx33-0102 高壓測試線夾(黑)
選購功能配備
Fx33-0301 高壓測試線棒
Cr33-RS00 RS-232 界面卡
Of33-IR00 絕緣電阻測試功能(只供DU-332)

Fx33-0101
Fx33-0102
Fx33-0301
Cr33-RS00
