| 功能特色 |
| 耐壓測試功能 |
AC: |
測試電壓: 100~5000V
檢測電流: 0.10mA ~ 15.00mA
輸出頻率: 50/60HZ可選擇 |
電壓準度: 讀值的±1% +5 digits
電流精度: 讀值的±1.5% +5 digits |
| |
DC: |
測試電壓: 100~6000V
檢測電流: 0.10mA ~ 7.50mA |
電壓準度: 讀值的±1% +5 digits
電流精度: 讀值的±1.5% +5 digits
|
| 電弧偵測功能 |
ARC: |
AC檢測電流: 0.50mA ~ 15.00mA |
DC: 檢測電流: 0.50mA ~ 7.50mA
|
| 絕緣電阻測試 |
IR:
|
測試電壓: DC: 100 ~ 1,000V
測試範圍: 1 MΩ~ 9,999MΩ
|
電壓準度: 讀值的±1% +5 digits精度:
≧500V : 1∼1000MΩ 讀值的±5%
≧500V : 1001∼9999MΩ 讀值的±15%
< 500V : 1∼ 200MΩ 讀值的±10%
< 500V : 201∼1000MΩ 讀值的±15%
|
|
 測試應用
．應用於安規測試中的，對產品及其零部件作耐電壓及絕緣做檢測，DU-32XX系列提供準度±1% +5V的電壓輸出
．及±1.5% +5 digits的檢測電流精度穩定可靠，根據安規的規範選擇合適機型。

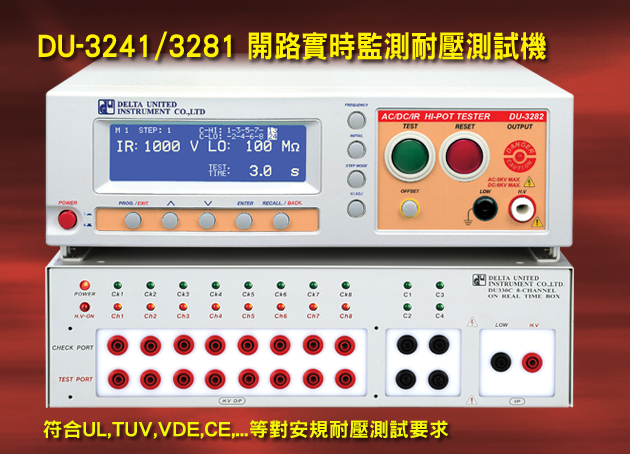

多點掃描測試
．DU-3282提供8個擴展通道 / DU3242提供4個擴展通道，可對多個測試點進行掃描測試，可設置多個測試步驟選
． 擇不同參數AC/DC/IR，設定不同測試電壓上下限測試時間進行掃描測試，
實時監測
．耐壓及絕緣檢測，主要用來測試在設定的電壓下待測物的漏電流是否超過上限值或絕緣電阻值是否超過下限值，
． 將不良的產品挑出。
．當連接待測物到儀器的迴路斷開時，檢測不到漏電流及絕緣電阻值，等於沒有測試造成誤判，可能將不良品流出，
．尤其在自動化生產測試更為重要，DU-3282具備時實監測功能，限制儀器只有在迴路正常下才可測試，整個測試
． 過程只要有迴路斷開，立刻停止測試並報警，指示燈題示不良位置，100%保正測試正確。
測試步驟功能
．提供9個步驟供設定不同的測試參數, 選擇AC/DC/IR設定測試電壓/漏電流上/下限/爬升時間/測試時間。
設定保存功能
．100組記憶組容量,提供設定測試步驟及測試參數每個記憶組提供9個步驟供設定不同的測試參數。
OFFSET
可將治具連接線漏電流做清零
豐富的接口
．信號輸出接口:PASS/FAIL/TEST/REST觸發接口連接腳踏開關或PLC控制
．RS232 :安裝RS232可連接電腦用來控制主機及傳輸數據
應用行業
．■ 自動化測試系統 ■ 變壓器、馬達電機 ■ 電子元器件 ■ 家用電器 ■ 電氣設備
．■ 電熱器具 ■ 照明行業 ■ 電子零配件
|
| 技術規格 |
| 型 號 |
DU-3241 |
DU-3242 |
DU-3280 |
DU-3282 |
| 主功能 |
AC/DC |
AC/DC/IR |
AC/DC |
AC/DC/IR |
| 掃描測試 |
4個輸出口±相位 |
8個輸出口±相位 |
| 開路實時監測通道 |
4個實時開路監測通道 |
8個實時開路監測通道 |
| 耐壓測試 |
AC: 0.1∼5kV / DC: 0.1∼6kV |
| 輸出電流 |
AC: 0.5mA∼15mA / DC: 0.5mA∼7.5mA |
| 絕緣測試 |
DC:0.1∼1kV, 1∼9999 Ω(選購) |
| 輸出電壓 |
1AC: 0∼5000V / DC: 0∼6000V, 數字設定(4 位數), 10V/step, 以〈 / 〉keys調整 |
| 電壓調整率 |
≦ 1% + 5V |
| 波型及頻率 |
正旋波50Hz/60Hz 可選 |
| 電壓準度 |
4 位數, 讀值的±1% +5 digits |
| 截止電流 |
AC:0.01mA∼15.00mA, DC:0.01mA∼7.5mA |
| 電流錶精度 |
4 位數, ±(讀值的1.5% +5 digits). |
| 電弧偵測 |
5mA∼15mA(DC0.5mA∼7.5mA) 0.01mA/Steps. (0.0mA is OFF)
|
| 測試時間 |
0.5∼999.9 Sec (±20mS), 0.1sec/Steps. (0.0 sec is OFF) |
| 爬升時間 |
0.1∼999.9 Sec (±20mS), 0.1sec/Steps. (0.0 sec is OFF) |
| 良品不良品判別 |
視窗比較器系統
上限: 0.10∼15.00mA,數字設定(4位元數), 0.01mA/Steps
下限: 0.05∼7.50mA,數字設定(4位元數), 0.01mA/Steps.
電弧偵測: 0.5mA~15mA (DC 0.5mA ∼ 7.5mA) 0.01mA/Steps.
----------(下限設定及電弧偵測設定0.0mA是OFF) |
| 判別精度 |
±(1% of setting + 50μA) |
| 絕緣電阻測試 |
| 輸出電壓 |
DC : 100 ~ 1,000V |
| 電壓表精度 |
4 位數, ±(設定值的1% +5 digi) |
| 測試檔位 |
1∼9999MΩ |
| 測試精度 |
≧500V : 1∼1000MΩ 讀值的±5% ≧500V : 1001∼9999MΩ 讀值的±15%
< 500V : 1∼ 200MΩ 讀值的±10% < 500V : 201∼1000MΩ 讀值的±15% |
| 良品不良品判別 |
視窗比較器系統
上下限值可依據測試範圍設定注意: 下限值大於2000 MΩ時,需將等待時間調整到大於 1.0秒 |
| 判別精度 |
同於測試精度 |
| 判別等候時間 |
0.1∼999.9秒(±20ms), 0.1秒/Steps |
| 測試模式 |
| 自動測試 |
不同測試參數可設到9個測試步驟 |
| 單一測試 |
執行耐壓測試或絕緣測試 |
| 自動掃描測試 |
連接型號DU-330掃描箱, 可掃描測試兩點以上的測試點 (掃描介面是選購配備) |
| 輸出電源保護功能 |
| 快速輸出切斷 |
< 0.4 ms |
| 面板操作鎖定 |
YES |
| 開機數據回復 |
YES |
| 重置保護按鍵 |
YES |
| 其他功能 |
| 顯示幕幕 |
240x64 點圖形LCM, CFL背光顯示幕 |
| 信號輸出 |
Relay接觸輸出PASS,FAIL,TEST信號 |
| 資料保持 |
YES |
| 判別結果 |
顯示PASS/ FAIL 及警報聲 |
| 記憶儲存 |
99 組記憶, 每組記憶包含 9 steps |
| 遙控控制 |
9 Pins D-type 聯接器 TEST/RESET/RMT_ENABLE |
| 內部鎖定功能 |
除非內部鎖定輸出端短路否則測試電壓將不會產生 |
| 環境溫度及相關濕度 |
| 規格範圍 |
5 到35℃(41 到95℉), 20到 80﹪RH |
| 適用範圍 |
0 到40℃(32 到104℉), 20 到 80%RH |
| 保存範圍 |
-20到70℃(-4到 158℉), ≦80%RH |
| 電源需求 |
| 輸入電壓 |
A: 90∼110V , B: 104∼125V, C:194∼236V, D: 207∼250V, |
| 電源頻率 |
50 or 60 Hz |
| 電力消耗 |
空載時: < 70VA, 載入時: >300VA |
| 絕緣程度 |
0MΩ, 以 500V DC測試時 |
| 耐壓程度 |
1000V AC, 測試 1 分鐘3 |
| 尺寸 |
DU-3240/3280主機: 365(寬) x 105(高) x 350(深) mm
DU-330C: 365 (寬) x 110(高) x 350(深) mm |
| 重量 |
DU-3240/3280: 11Kg DU-330C: 5Kg |
| 標準配件 |
操作手冊,電源線,高壓測試線夾/約1.0m長
2A快熔保險絲,校驗證明 |
| 訂購訊息 |
| DU-3241 |
實時監測耐壓測試機 (AC/DC/4Scan+4Ck) |
| DU-3242 |
實時監測耐壓測試機 (AC/DC/IR/4Scan+8Ck) |
| DU-3281 |
實時監測耐壓測試機 (AC/DC/8Scan+8Ck) |
| DU-3282 |
實時監測耐壓測試機 (AC/DC/IR/8Scan+8Ck) |
| 標準配件 |
| Fx33-0101 |
高壓測試線夾 (紅) |
| Fx33-0102 |
高壓測試線夾(黑) |
| 選購功能配備 |
| Fx33-0301 |
高壓測試線棒 |
| Cr33-RS00 |
RS-232 界面卡 |
|
Fx32-0101 |
Fx32-0102 |
Fx32-0301 |
Cr32-RS00 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
